品牌/Brand：NTH

快速夾頭內藏油壓/ 氣壓回轉缸，免額外安裝回轉缸

安裝簡易，快速建置工作夾持系統
氣壓型夾頭缸體加大，提升夾持力
筒夾/副爪快速更換設計，高工作彈性
夾頭具中心通孔設計，配合自動送料系統工作
夾持/放料周期短，生產速度快
可不停機上下料，產能高
適合傳統車床改裝自動化或半自動化
適合組裝各式專用加工機械
切削液不可直接沖向夾頭
JA7-44/JH7-44采用增力2.0倍設計，提供增大夾持力
JA7-44/JH7-44可以選購內張?zhí)准M行內張夾持作業（內張?zhí)准⒖糚.13）
Self-Contained Power Chuck. No need for an extra rotary actuator.
Aluminum alloy chuck body, light-weighted, good heat dispensation.
Allows non-stop operation when loading/unloading parts.

Widely applied to convert manual lathes into powered ones. Refer to the following figure.

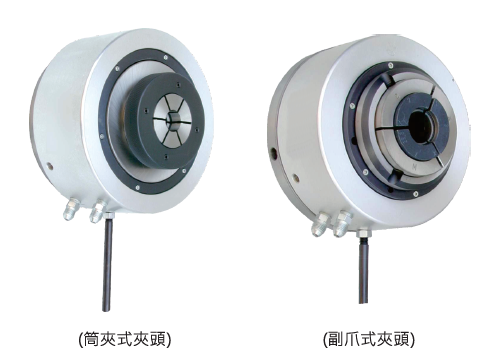

產品簡介 Introduction
快速精密回轉夾頭系列產品即是高性能，高品質，安裝方便，使用容易的代名詞。
快速精密回轉夾頭系列內藏油氣壓回轉缸，使用者可以在極短的時間內完成工件夾持系統的設置，快速地展開各式加工作業。此外，快速精密回轉夾頭的快速更換筒夾/副爪設計，能幫助客戶更彈性的面對各式少量多樣的加工作業。因此無論是自動化加工，半自動化加工，傳統機床改裝自動化，專用機組裝等各式應用，快速精密回轉夾頭皆是客戶的指名首選。
NTH快速精密回轉夾頭是業界公認的領導品牌。我們堅持品質至上，選用進口軸承組與零件組，全線產品自金屬材料、加工、組裝、產品測試至產品包裝等作業，一律由本廠與長期合作的協力伙伴一貫完成，提供客戶高等級的品質承諾。

It used to be complex for users to convert a manual lathe into one with power workholding device since setting up a hydraulic system is quite troublesome.
NTH Rotary Power Chuck is specially designed to help users to set up a power chuck in a low cost and easy way. With its built-in rotary actuator, the Rotary Power Chuck can be installed and start working in less than 20 minutes.
Rotary Power Chuck comes with both air chuck and hydraulic chuck models that range from small sizes to large ones, giving users more options to choose from. Rotary Power Chuck now is widely applied to convert manual lathes to semi-auto ones with power workholding system, or is applied to build special purpose machines.

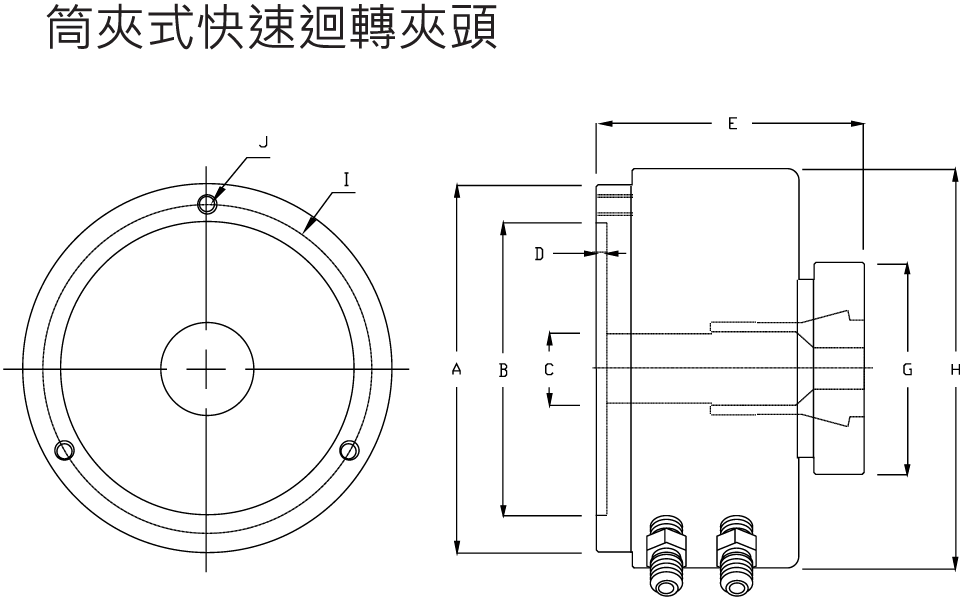

筒夾式快速回轉夾頭*內張外夾兩用 Collet Style Power Chuck(JA7-44,JH7-44)

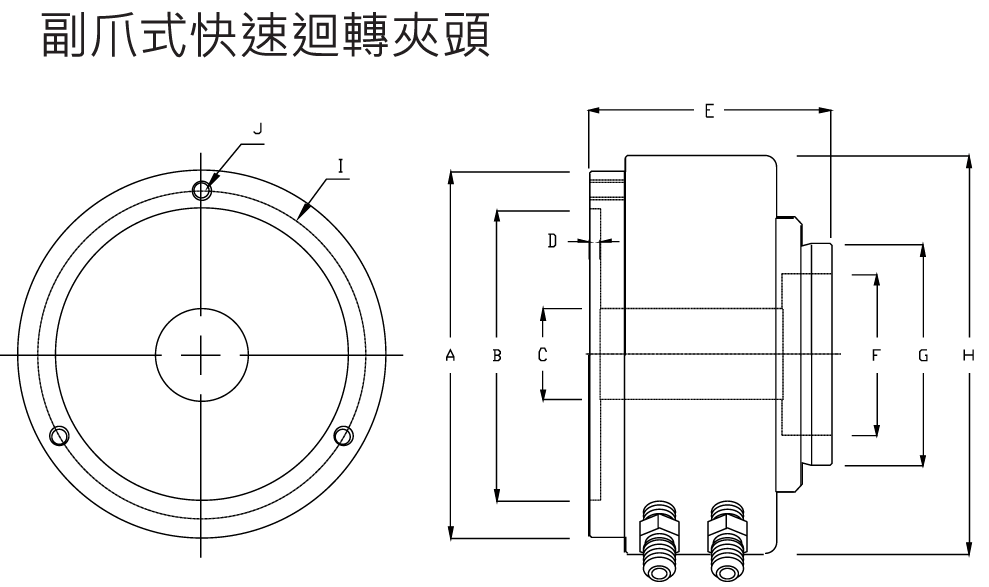

氣壓式副爪快速回轉夾頭 Jaw Style Power Chuck-Air(JA5-25,JA7-40,JA7-70)

型號/Model	JA7-44	JH7-44	JA5-25	JA7-40	JA7-70
A	192（7.56〞）	192（7.56〞）	135（5.31〞）	192（7.56〞）	192（7.56〞）
B	155（6.10〞）	155（6.10〞）	100（3.94〞）	155（6.10〞）	155（6.10〞）
C	44（1.73〞）	44（1.73〞）	25（0.98〞）	45（1.77〞）	68（2.67〞）
D	5（0.20〞）	5（0.20〞）	4.0（0.16〞）	4.5（0.18〞）	5.0（0.20〞）
E	135（5.31〞）	135（5.31〞）	102（4.02〞）	126（4.96〞）	141（5.55〞）
F	—	—	45（1.77〞）	65（2.56〞）	105（4.13〞）
G	107（4.21〞）	107（4.21〞）	68（2.68〞）	94（3.70〞）	136（5.35〞）
H	212（8.35〞）	212（8.35〞）	170（6.69〞）	212（8.35〞）	265（10.43〞）
I(P.C.D)	172（6.77〞）	172（6.77〞）	115（4.53〞）	172（6.77〞）	172（6.77〞）
J	3H-M10(后鎖 Rear）	3H-M10(后鎖 Rear）	3H-M8(后鎖 Rear）	3H-M10(后鎖 Rear）	3H-M10(后鎖 Rear）
工作筒夾/副爪 Working collet/Jaw	C-44筒夾Collet C-44I內張?zhí)准? Expanding parts	C-44筒夾Collet C-44I內張?zhí)准? Expanding parts	C-25型副爪 C-25 Type Jaw	C-40型副爪 40 Type Jaw	C-70型副爪 C-70 Type Jaw
氣壓/油壓驅動 Power source	氣壓Air	氣壓Air	氣壓Air	氣壓Air	氣壓Air
工作壓力 Working Pressure	2-20kg/cm2 (28-286psi)	2-20kg/cm2 (28-286psi)	2-9kg/cm2 (28-130psi)	2-9kg/cm2 (28-130psi)	2-9kg/cm2 (28-130psi)
最高轉速 Max RPM	1600	1600	1800	1600	1400
最大夾徑 通孔/不通孔 Max Clamping dia. Thru/no thru	44mm （1.73〞）	44mm （1.73〞）	25mm/32mm （0.98〞/1.26〞）	45mm/50mm （1.77〞/1.97〞）	68mm/90mm （2.68〞/3.54〞）
缸體活塞面積 Piston Area	117cm2(18in2)	117cm2(18in2)	115cm2(17.8in2)	182cm2(28.2in2)	329cm2(50.8in2)
夾持力 Clamping Force	5400kgf@16kg/cm2? (12020lbf@229psi)	10800kgf@16kg/cm2? (24040lbf@229psi)	2254kgf@7kg/cm2? (4958lbf@100psi)	3567kgf@7kg/cm2? (7847lbf@100psi)	6429kgf@7kg/cm2? (14143lbf@100psi)
產品凈重 N.W.	17kgs(37.4lbs)	17kgs(37.4lbs)	7.5kgs(16.5lbs)	15.0kgs(33.0lbs)	22.5kgs(49.5lbs)

油壓式副爪快速回轉夾頭? Jaw Style Power Chuck-Hydraulic

型號/Model	JH5-25	JH7-40	JH7-70	JH9-90	JH9-120
A	135（5.31〞）	192（7.56〞）	192（7.56〞）	230（9.06〞）	229（9.02〞）
B	100（3.94〞）	155（6.10〞）	155（6.10〞）	190（7.48〞）	190（7.48〞）
C	25（0.98〞）	45（1.77〞）	68（2.68〞）	88（3.52〞）	118（4.65〞）
D	4.0（0.16〞）	4.5（0.18〞）	5.0（0.20〞）	5.5（0.22〞）	5.5（0.22〞）
E	102（4.02〞）	126（4.96〞）	141（5.55〞）	150（5.91〞）	157（6.18〞）
F	45（1.77〞）	65（2.56〞）	105（4.13〞）	105（4.13〞）	140（5.51〞）
G	68（2.68〞）	94（3.70〞）	136（5.35〞）	136（5.35〞）	168（6.61〞）
H	138（5.43〞）	190（7.48〞）	211（8.31〞）	232（9.13〞）	275（10.83〞）
I(P.C.D)	115（4.53〞）	172（6.77〞）	172（6.77〞）	210（8.27〞）	210（8.27〞）
J	3H-M8(后鎖 Rear）	3H-M10(后鎖 Rear）	3H-M10(后鎖 Rear）	3H-M12(后鎖 Rear）	3H-M12(后鎖 Rear）
工作副爪 Working Jaw	C-25型副爪 C-25 Type Jaw	C-40型副爪 C-40 Type Jaw	C-70型副爪 C-70 Type Jaw	C-90型副爪 C-90 Type Jaw	C-120型副爪 C-120 Type Jaw
氣壓/油壓驅動 Power source	油壓Hydraulic	油壓Hydraulic	油壓Hydraulic	油壓Hydraulic	油壓Hydraulic
工作壓力 Working Pressure	10-25kg/cm2 (143-357psi)	10-20kg/cm2 (143-286psi)	10-20kg/cm2 (143-286psi)	10-15kg/cm2 (143-214psi)	10-15kg/cm2 (143-214psi)
最高轉速 Max RPM	1800	1600	1400	1100	900
最大夾徑 通孔/不通孔 Max Clamping dia. Thru/no thru	25mm/32mm （0.98〞/1.26〞）	45mm/50mm （1.77〞/1.97〞）	68mm/90mm （2.68〞/3.54〞）	88mm/88mm （3.52〞/3.52〞）	118mm/118mm （4.65〞/4.65〞）
缸體活塞面積 Piston Area	56cm2(8.68in2)	85cm2(13.1in2)	117cm2(18.1in2)	133cm2(20.7in2)	183cm2(28.4in2)
夾持力 Clamping Force	2508kgf@16kg/cm2? (5519lbf@228psi)	4032kgf@16kg/cm2? (8870lbf@228psi)	5197kgf@16kg/cm2? (11433lbf@228psi)	5913kgf@16kg/cm2? (13009lbf@228psi)	6148kgf@12kg/cm2? (13528lbf@171psi)
產品凈重 N . W	6.0kgs(13.2lbs)	13.0kgs(28.6lbs)	18.0kgs(39.6lbs)	24.0kgs(52.8lbs)	30.0kgs(66.0lbs)

快速回轉夾頭/固定型夾頭專用副爪
SPECIAL JAWS FOR HIGH SPEED ROTARY COLLET CHUCK/STATIONARY COLLET CHUCK

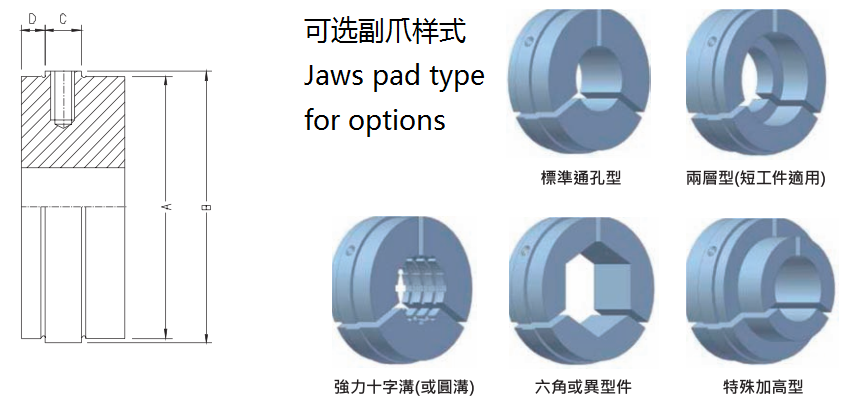

專用副爪尺寸與適用產品

型號/Model	A	B	C	D	安裝螺絲 Screw	適用夾頭型號 Application collet chuck
C-25	45mm? (1.77〞）	47.5mm??(1.87〞）	7mm?(0.28〞）	5.0mm?(0.20〞）	M5*10	JA5-25/JH-25
C-40	65mm? (2.56〞）	67.5mm? (2.66〞）	9mm? (0.35〞）	6.0mm? (0.25〞）	M6*12	JA7-40/JH7-40 JAS-40/AHS-40/CAF-40
C-70	105mm? (4.13〞）	107.5mm? (4.23〞）	9mm? (0.35〞）	6.0mm? (0.24〞）	M6*12	JA7-70/JH7-70/JH9-90 JHS-70/CAF-70
C-120	143mm? (5.51〞）	143.5mm?(5.65〞）	9mm? (0.35〞）	6.0mm? (0.24〞）	M6*14	JA9-120

根據工件外型與夾持需求所設計的專用夾爪/Jaws type

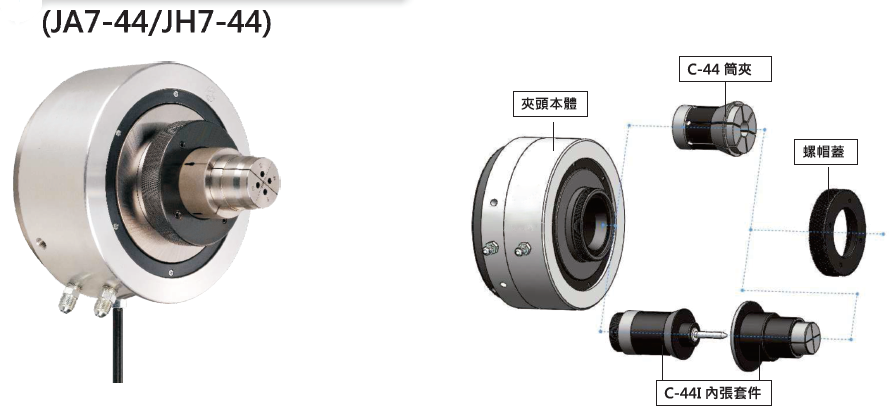

內張與外夾兩用的44型快速回轉夾頭
44 TYPE EXPANDING AND CLAMPING DOUBLE FUNCTION ROTARY COLLET CHUCK

將筒夾式回轉夾頭快速的轉換為內張夾頭
筒夾式快速回轉夾頭（JA7-44/JH7-44)除了可以安裝C-44型筒夾應用于外夾作業外，亦可以透過安裝一組內張?zhí)准?，包含一只推桿座與彈性內徑夾，可以在非常短的時間內快速地將筒夾式快速回轉夾頭轉換為快速回轉內張夾頭?？焖倩剞D(zhuǎn)夾頭的彈性內徑夾（C-44I)是根據客戶的加工件所設計定制的，我們的制作速度快，可以在訂單后一周內交貨，幫助您快速地展開您的內張夾持加工作業。
JA7-44/JH7-44 can work with C-44 collet to gripping O.D purpose; also can be switching to I.D clamping as a mandrel by install the expanding kits. The expanding kit including a push mandrel, a pin, and a C-44I expanding collet, which C-44I collet is make by order.

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
