品牌/Brand：NTH
產品簡介

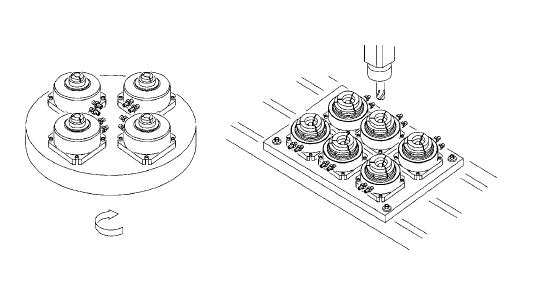

油氣壓固定型夾頭具備精簡的體積，讓您的工作平臺能同時容納更多固定式夾頭，以提升工作效率。產品的高品質符合您對穩定性、高精度、防水防塵的要求，降低維修及人工成本，適合安裝于各式鉆銑工作機臺。Omatei streamline the design of chuck body, find a balance between size of chuck body and clamping force. A compact chuck body is trying to fit in more chuck in the deck of machine center. Pull Back style provide more concentricity than other stationary chuck.
鋼制夾頭本體
高精度，高剛性，產品壽命長
防塵，防屑，防切削液
夾頭強制放料設計，不卡料
體積小，重量輕，工作速度快
Cost effective stationar y collet chuck.
Dead length design: no axial movement.
High accuracy. High rigidity. Long product life.
High resistant to cutting chips, fluid or dust.
Chuck force-opening design ensures no
workpieces jamming.

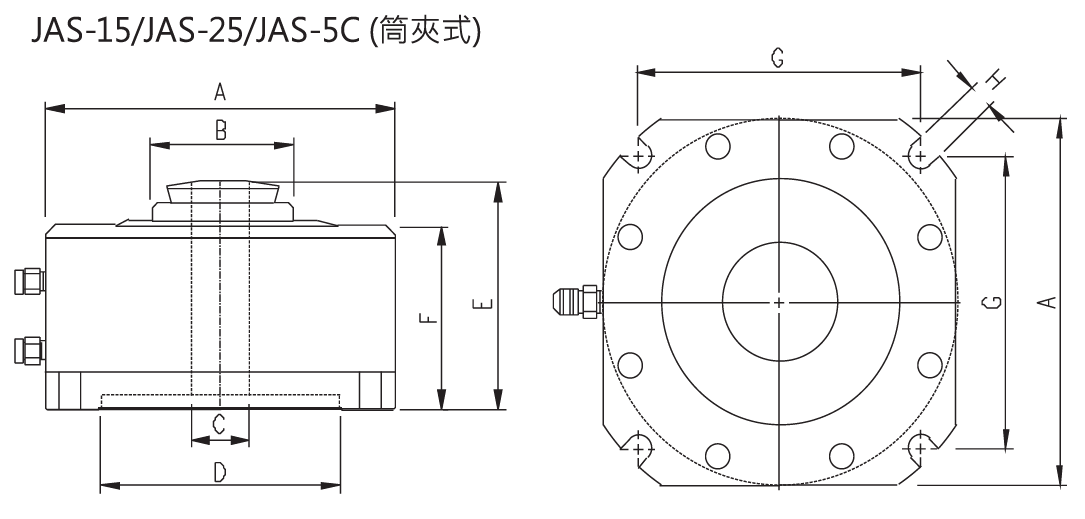

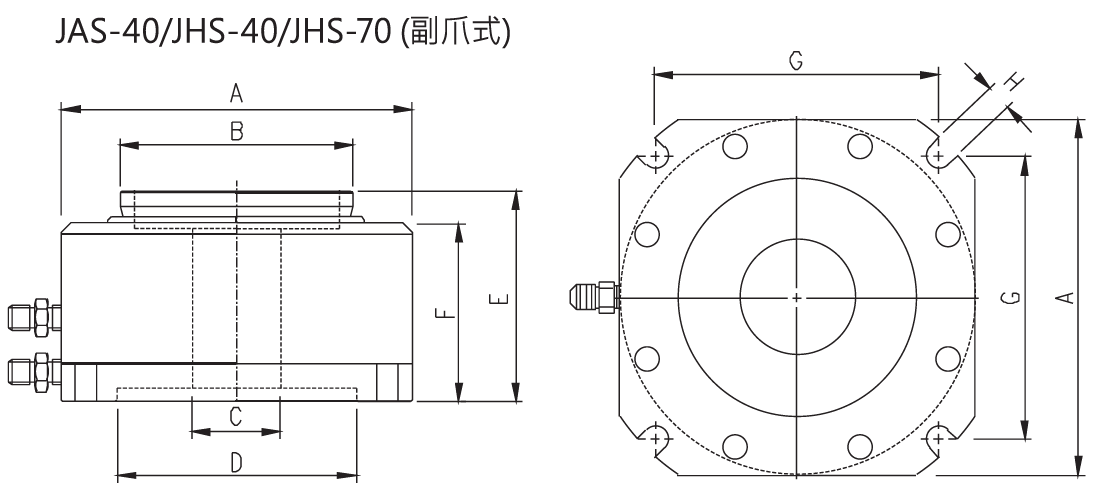

JAS/JHA產品尺寸及性能規格
| 型號/Model | JAS-15 | JAS-25 | JAS-5C | JAS-40 | JHS-40 | JHS-70 |
|---|---|---|---|---|---|---|
| A | 118（4.65〞） | 144（5.67〞） | 144（5.67〞） | 168（6.61〞） | 144（5.67〞） | 190（7.48〞） |
| B | 40（1.57〞） | 55（2.17〞） | 55（2.17〞） | 95（3.74〞） | 95（3.74〞） | 136（5.35〞） |
| C | 14（0.55〞） | 26（1.02〞） | 26（1.02〞） | 38（1.50〞） | 38（1.50〞） | 68（2.68〞） |
| D | 90（3.54〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 155（6.10〞） |
| E | 77（3.03〞） | 108（4.25〞） | 93（3.66〞） | 97（3.82〞） | 94（3.70〞） | 95（3.73〞） |
| F | 64（2.52〞） | 74（2.91〞） | 74（2.91〞） | 77（3.03〞） | 73（2.87〞） | 74（2.91〞） |
| G | 97（3.82〞） | 118（4.65〞） | 118（4.65〞） | 136.5（5.37〞） | 118（4.65〞） | 153.5（6.04〞） |
| H | 9（0.35〞） | 9（0.35〞） | 9（0.35〞） | 11（0.43〞） | 9（0.35〞） | 11（0.43〞） |
| 工作筒夾/副爪 Working collet/Jaw |
YB-15型筒夾 YB-15 Collet |
YB-25型筒夾 YB-25 Collet |
5C型筒夾 5C Collet |
C-40型副爪 C-40 Jaw |
C-40型副爪 C-40 Jaw |
C-70型副爪 C-70 Jaw |
|
氣壓/油壓驅動 Power source |
氣壓/油壓 Air/Hydraulic |
氣壓/油壓 Air/Hydraulic |
氣壓/油壓 Air/Hydraulic |
氣壓 Air | 油壓 Hydraulic | 油壓 Hydraulic |
|
工作壓力 Working Pressure |
3-15kg/cm2 (43-214psi) |
3-15kg/cm2 (43-214psi) |
3-15kg/cm2 (43-214psi) |
3-8kg/cm2 (43-114psi) |
3-20kg/cm2 (43-286psi) |
3-20kg/cm2 (43-286psi) |
|
最大夾徑 (通孔) Max clamping Dia.(Through hole) |
14mm（0.56〞） | 26mm（1.02〞） | 26mm（1.02〞） | 38mm（1.50〞） | 38mm（1.50〞） | 68mm（2.68〞） |
|
最大夾徑(不通孔) Max clamping Dia.(Non thru) |
18mm（0.71〞） | 28mm（1.10〞） | 28mm（1.10〞） | 50mm（1.97〞） | 50mm（1.97〞） | 90mm（3.54〞） |
| 活塞面積 Piston Area | 79cm2(12.2in2) | 112cm2(17.4in2) | 112cm2(17.4in2) | 240cm2(37.2in2) | 86cm2(13.3in2) | 110cm2(17.1in2) |
|
夾持力 Clamping Force |
2850kgf@7kg/cm2 (6260lbf@100psi) | 3890kgf@7kg/cm2 (8550lbf@100psi) | 3890kgf@7kg/cm2 (8550lbf@100psi) | 5090kgf@7kg/cm2 (11210lbf@100psi) | 5250kgf@20kg/cm2 (11550lbf@286psi) | 6780kgf@20kg/cm2 (14920lbf@286psi) |
| 產品凈重 N.W | 5.0kgs(11.0lbs) | 9.0kgs(19.8lbs) | 9.0kgs(19.8lbs) | 12.5kgs(18.7lbs) | 8.5kgs(18.7lbs) | 13.5kgs(29.7lbs) |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
